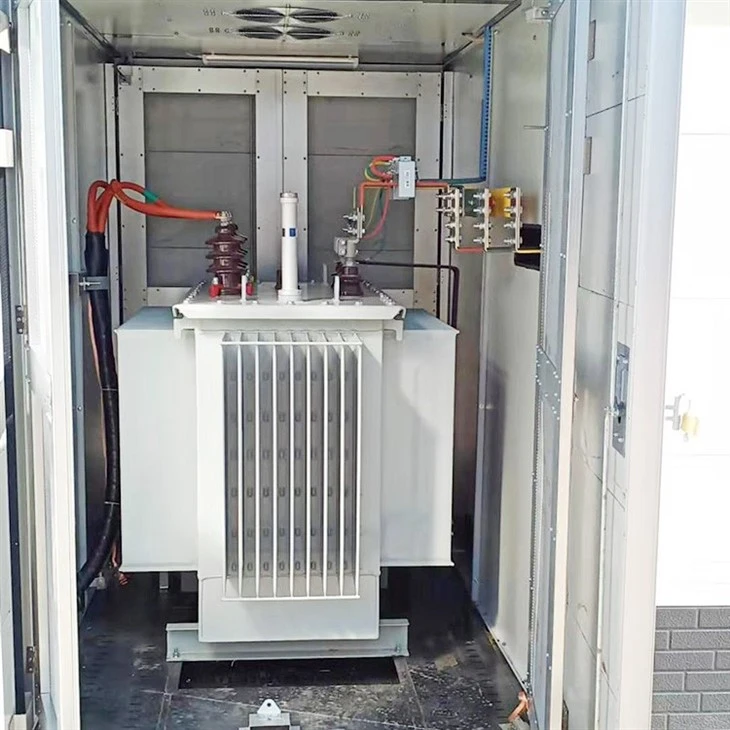

35/0.4kv 2000KVA modulaarinen ala-asema

Mikä on modulaarinen esivalmistettu SUBSTATION? Kuinka monesta osasta se koostuu?

Itse asiassa, maallikon termein, modulaarisia esivalmistettuja hyttejä ei yksinkertaisesti leikata epäsäännöllisesti moduulimoduuleiksi, kuten rakennuspalikoiksi, jotka sitten kootaan. Sen sijaan ne segmentoidaan systemaattisesti erilaisten ominaisuuksien ja niihin liittyvien komponenttien perusteella. Esivalmistetut mökit ovat edelleen kokonaisuus, mikä helpottaa asiakkaiden valitsemista eri ympäristöissä

Itse asiassa modulaariset esivalmistetut hytit ovat tekniikan ja sähkökomponenttien parannuksia perinteisiin laatikkomuuntajiin, yksinkertaisesti jakamalla kutakin ominaisuutta vastaavat komponentit erittäin älykkäästi ja toimivuudella. Yleiset esivalmistettujen ohjaamojen valmistajat jakavat modulaariset esivalmistetut hytit toisiinsa liittyviin moduuleihin, kuten sähköasemajärjestelmä, älykäs keskusohjausjärjestelmä, LCD-näyttöjärjestelmä, palontorjuntajärjestelmä, valaistusjärjestelmä, lämpötila-anturijärjestelmä, valvontajärjestelmä jne. Asiakkaat voivat valita tarvitsemansa moduulit perustuen todellisesta tilanteestaan. Tehdasvalmisteisen hyttialueen virtaviivaistetun tuotannon ansiosta käyttäjät voivat varata vastaavat paikat esivalmistetun hyttisuunnittelun alkuvaiheessa, jotta ne voidaan helposti lisätä myöhemmässä vaiheessa, vahvasti ohjattavina.

Sähköasemajärjestelmä. Yksinkertaisesti sanottuna sähköasemajärjestelmä koostuu suur- ja pienjännitemuuntajista, kytkinlaitteista, erilaisista sulakkeista, ohjauskytkimistä ja muista niihin liittyvistä ensisijaisista laitteistokomponenteista esivalmistetun ohjaamon sisällä, ja se on esivalmistetun ohjaamon sisällä olevien laitteiden välttämätön pääkomponentti.

Älykäs keskusohjausjärjestelmä. Älykäs keskusohjausjärjestelmä koostuu mikrotietokoneiden keskusohjauselementeistä, älykkäästä pilvialustan järjestelmästä, lähetyksen anturielementeistä, käytännöllisistä pääteelementeistä, data-analyysijärjestelmästä jne., jotka on jaettu esivalmistetun ohjaamon tärkeimpiin sähkölaitteisiin ja jotka vastaavat keskushermosto koko modulaarisen esivalmistetun ohjaamon älykkäässä järjestelmässä.

LCD-näyttöjärjestelmä. Tämä järjestelmä on pääasiassa älykkäiden keskusohjausjärjestelmien yhdistelmä, joka koostuu pääasiassa erilaisista LCD-näytöistä. Yhdistämällä älykkään keskusohjausjärjestelmän näyttölaitteisiin se voi saavuttaa ihmisen ja koneen vuorovaikutuksen, yksinkertaisen ja kätevän merkityksellisten historiatietojen ja eri laitteiden toimintatilan tarkastelun.

Palontorjuntajärjestelmä. Palosuojaus on avain koko elementtiohjaamon sisälaitteiden paloturvallisuuden varmistamiseen ja myös tärkeä tae koko esivalmistetun ohjaamon moitteettomalle toiminnalle. Se koostuu pääasiassa savuntunnistuslaitteista, tuhannen tyyppisistä palosammuttimista ja hiilidioksidisammuttimista.

valaistus. Valaistusjärjestelmät toimivat yleensä valvontajärjestelmän valaistuksena, hätävalaistuksena ja palokäytävän valaistuksena. Se koostuu pääosin elementtiohjaamon sisällä olevista valonauhoista, elementtiohjaamon sisäänkäynnin palovaloista ja elementtiohjauksen sisällä olevista hätävalaisimista.

Lämpötilan anturijärjestelmä. Esivalmistetun hytin sisällä oleva lämpötila-anturijärjestelmä ylläpitää pääasiassa vakiolämpötilaa modulaarisen esivalmistetun hytin sisällä, ja vakiolämpötila laivan sisällä on edellytys laitekomponenttien normaalin toiminnan varmistamiseksi. Kokonaislämpötilan mittausjärjestelmä koostuu älykkäistä lämpötila- ja kosteusantureista sekä teollisuustason ilmastointilaitteista.

Eurooppalaisen tyyppinen sähköasema on täydellinen sarja uusia tehomuuntajalaitteita, jotka yrityksemme on kehittänyt kansallisen kaupunkiverkon muuntamisen perusteella, mikä tekee optimaalisen yhdistelmän öljyllä upotetulle tiivistetylle tehomuuntajalle ja korkea- ja pienjännitesähkökomponenteille. Rakenteen optimoinnin avulla kojeisto tulee miniatyroida äärimmäiseen määrään, mikä vähentää huomattavasti yhdistetyn muuntajan käytössä olevaa pinta-alaa sellaisin eduin kuin pieni tilavuus, alhainen melu, luotettava virtalähde, kohtuullinen rakenne, joustava asennettavaksi, helppokäyttöisyys ja kulkukyky. syvälle kuormituskeskukseen mahdollisimman suuressa määrin jne. Se voi koota verkkoautomaatioterminaalin (FTU) korkeajännitteiseen rengasverkkokaappiin, havaita luotettavasti oikosulku- ja yksivaiheinen maadoitusvika, ja sen toiminto on "neljä". remote", mikä helpottaa verkkojakelun automaattista päivitystä. Sitä käytetään laajalti asuinalueilla kaupallisissa keskuksissa asemilla teollisuus- ja kaivosyrityksissä lentokentillä rautateillä kouluissa sairaaloissa, korkeissa rakennuksissa ja paikoissa.

Ominaisuudet:

1) Pienempi asuttu alue
2) Kiinteä ja luotettava
3) Helppo liikuttaa, kaunis ja käytännöllinen
4) Sen kustannukset ovat alhaiset ja asennusaika on lyhyt

Ympäristöolosuhteet:

Korkeus: 1000 m ja alle.
Ympäristön lämpötila: - 25 ~ plus 40 C.

Tuulen nopeus: enintään 35 m/s.
Suhteellinen kosteus: enintään 90 prosenttia ( plus 25 C).
Seisminen vaakakiihtyvyys: enintään {{0}},4 m/s, pystysuuntainen kiihtyvyys: enintään 0,2 m/s.
Käyttöpaikka: Metalleille ja eristeille haitallisia johtavia, pölyisiä, vaarallisia, syövyttäviä, syttyviä ja räjähtäviä materiaaleja ei saa olla.

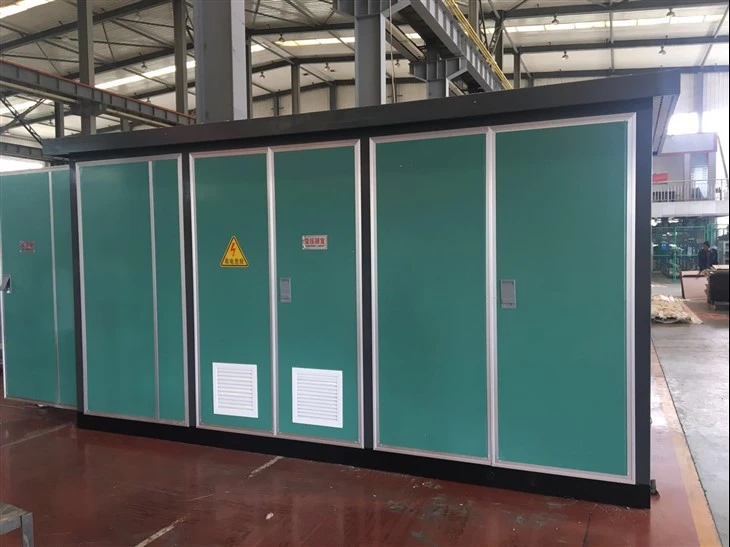

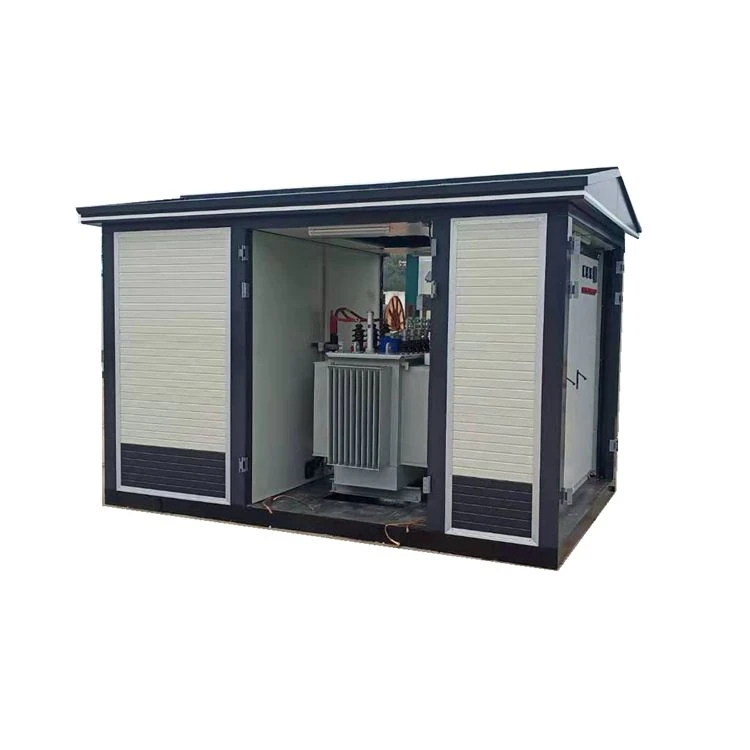

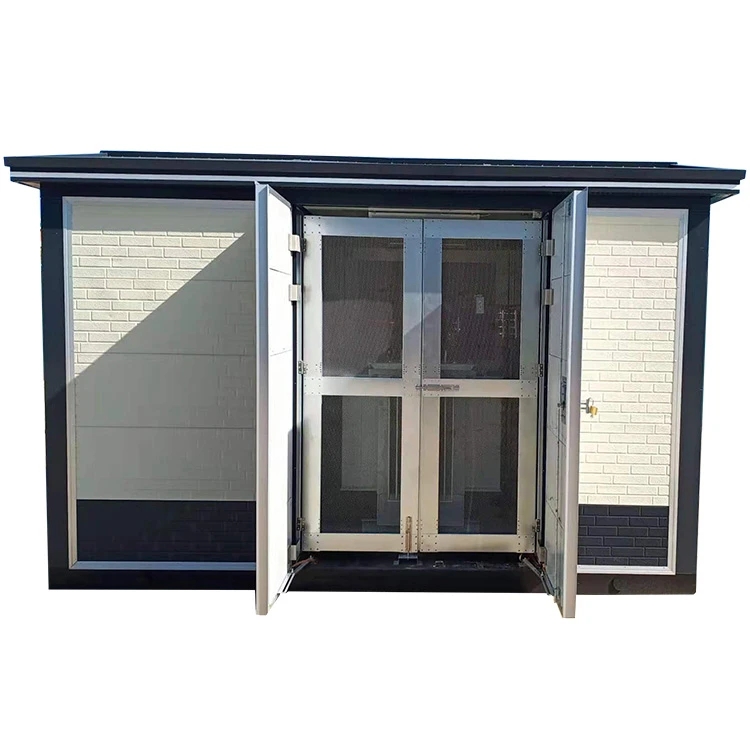

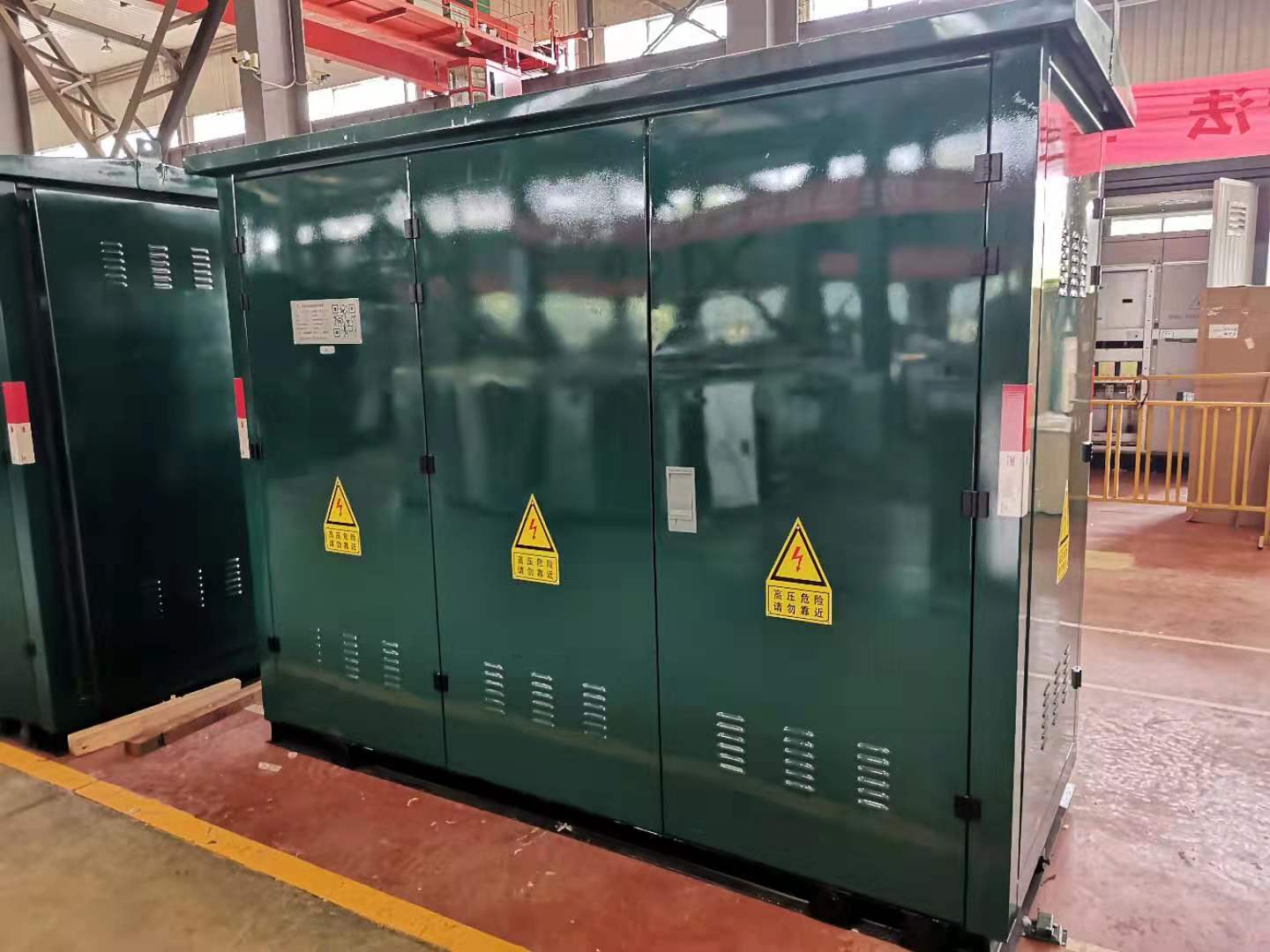

TUOTEKUVA

Tämä tuote on yleensä räätälöity.
Olemme valmistaja ja meillä on ammattitaitoinen tekninen osasto, joka voi suunnitella ja tarjota ratkaisuja asiakkaiden tarpeiden mukaan.
Ole hyvä ja ota yhteyttä myyntiimme saadaksesi suunnittelupiirustukset

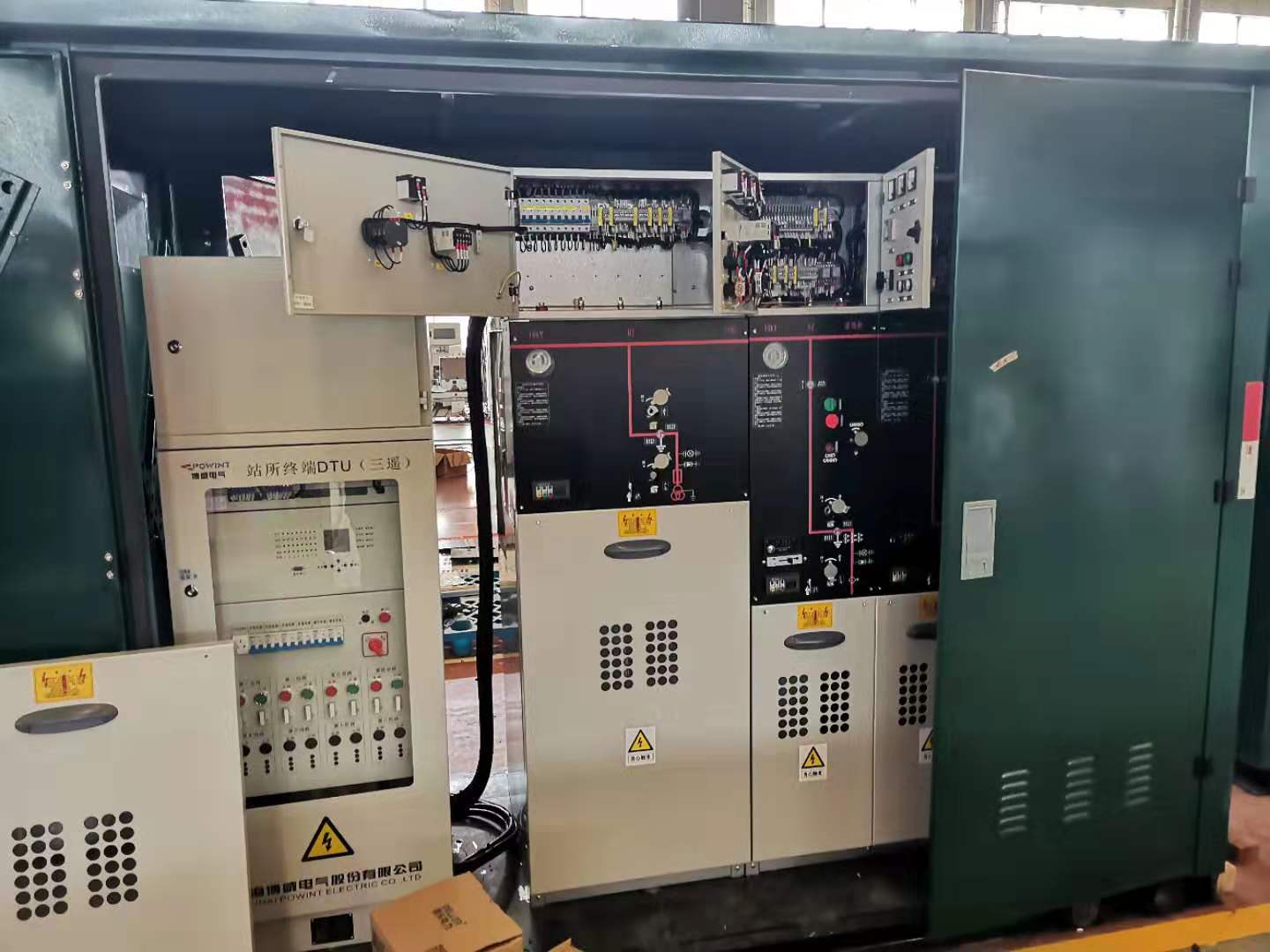

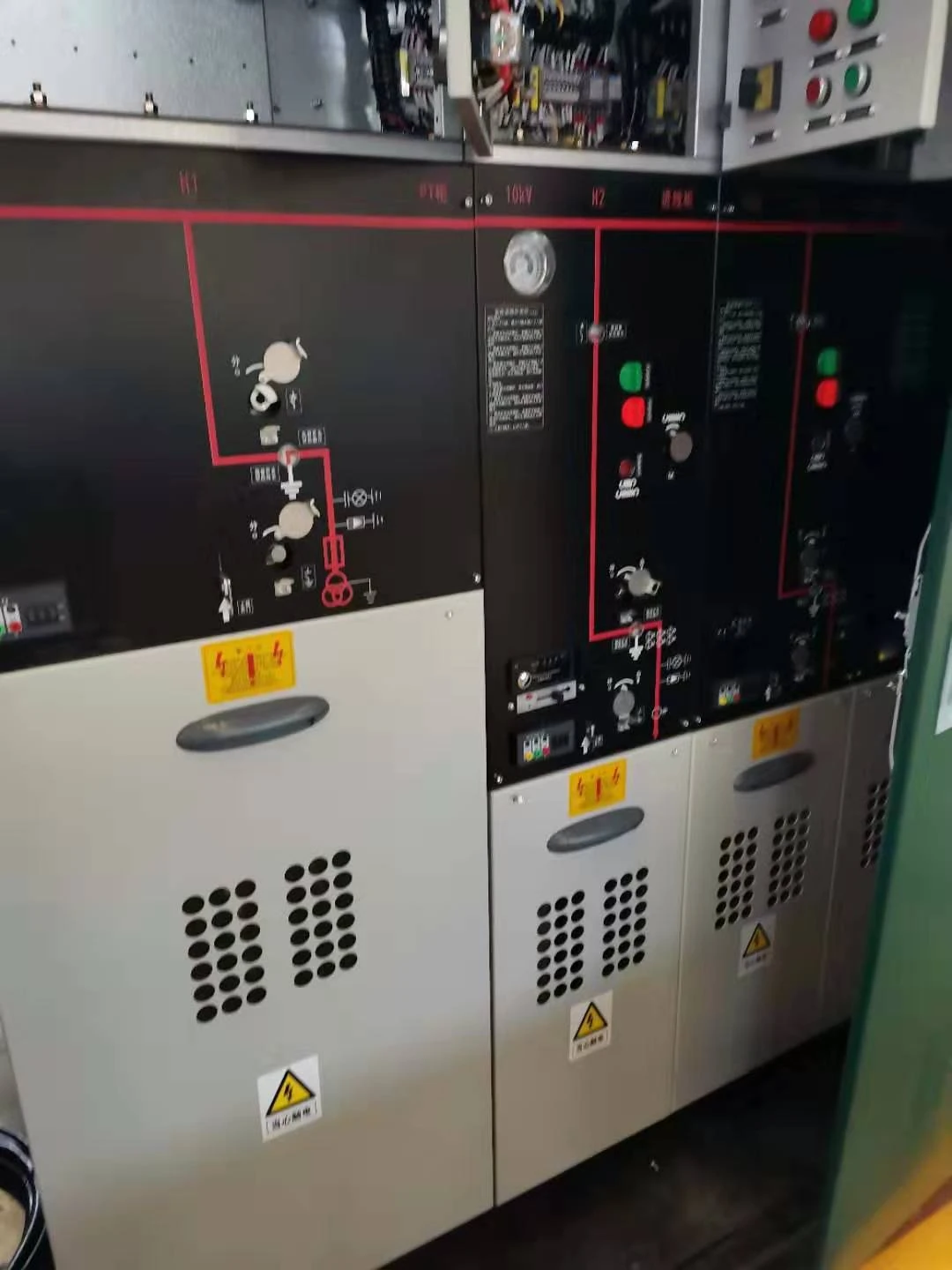

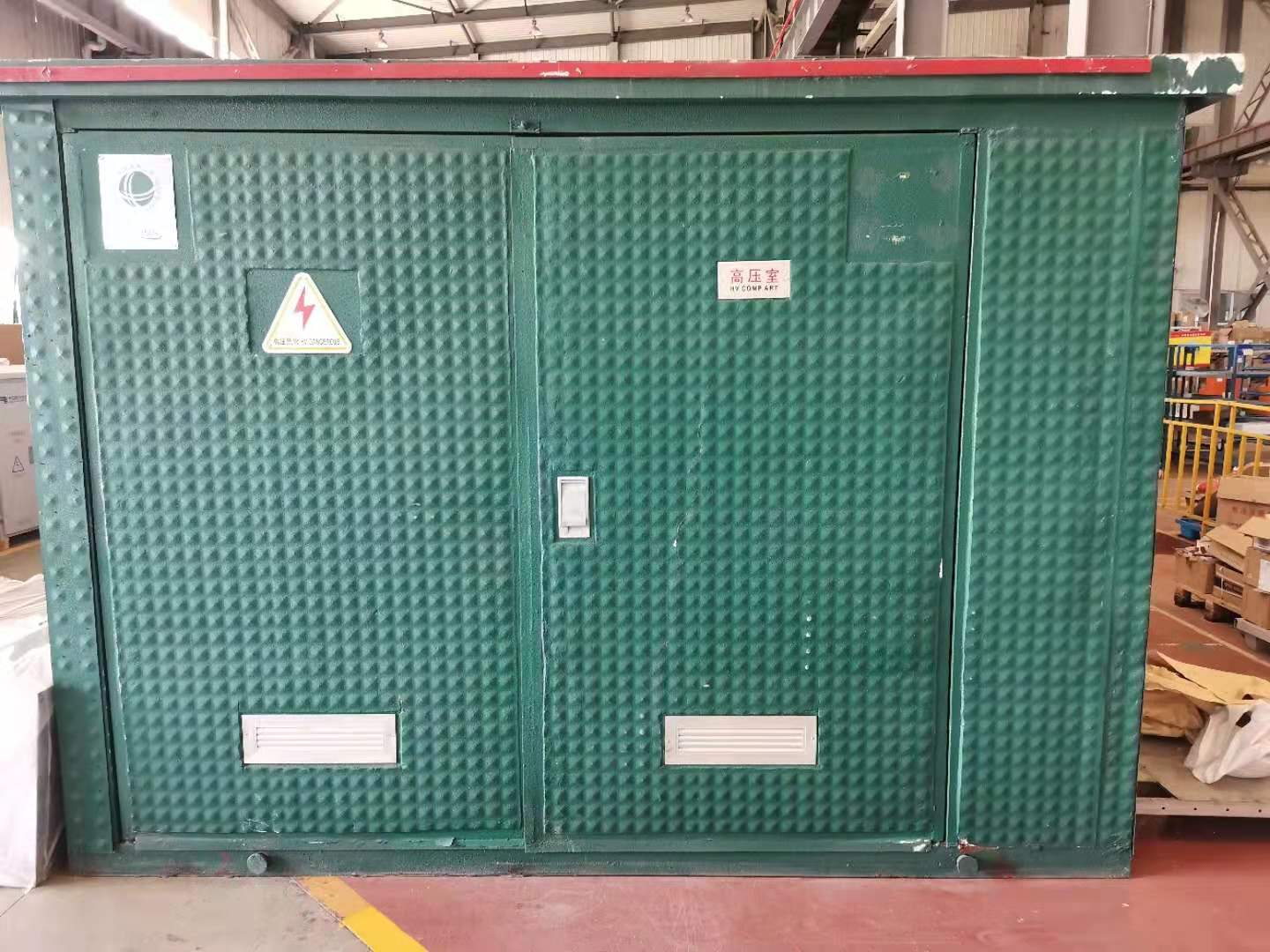

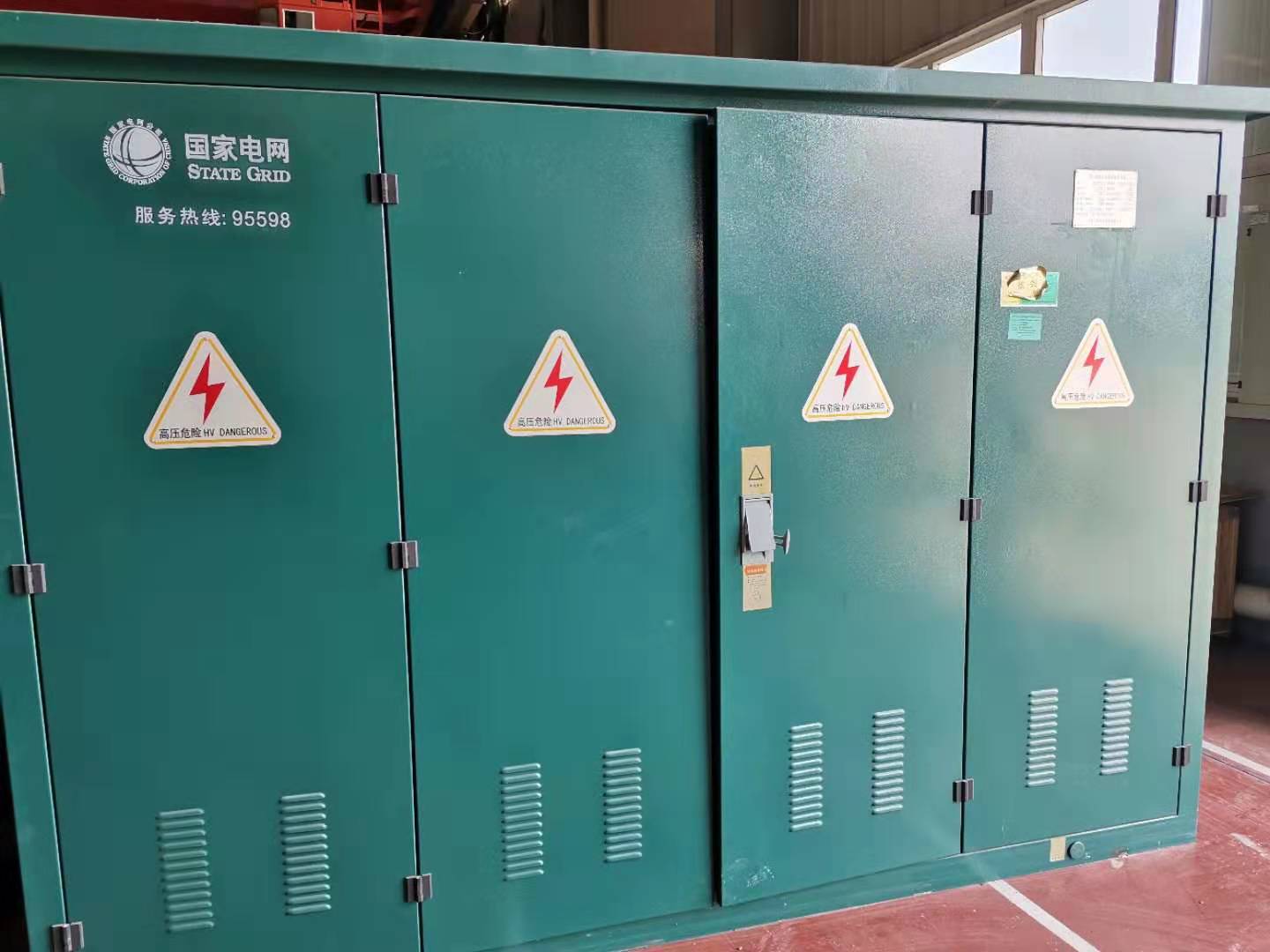

Tässä on asiakasesimerkkejä tiedoksi

venäläisiä asiakkaita

LAITTEIDEN TEKNISET VAATIMUKSET JA OMINAISUUDET
Re:82 asettaa kompaktin sähköaseman
kohde- Ei.	Teknisten tietojen aikataulu	Yksikkö	Pakollinen (at 3000 m	Tarjotut tiedot
	Järjestelmätietovaatimukset
1.05.10	Kierretty kuparijohdin maadoitusta varten
	Valmistaja	-
	Materiaali	-	kupari
	Poikkileikkaus	mm2	>50
	Pituus	m	>40
1.05.11	Maadoitustangot
	Valmistaja	-
	Tyyppi	-
	Materia!	-
	Pituus	m
	Osat per sauva	kpl
1.6	Kompaktit sähköasemat (vaihtoehto 1)
	Valmistaja	-		Fengyuan
	Tyyppi	-		Ulkona
	Yleinen suojausluokka täydelliselle sähköasemalle	-	IP 44	IP 44
	Kotelon materiaali	-		GI
	Kokonaismitat (L x P x K)
	S/S:lle 1x50 kVA muuntajalla	mm/mm/mm		3000x1850x2150
	■ S/S:lle 1x100 kVA muuntajalla	mm/mm/mm		3000x1850x2150
	S/S:lle 1x160 kVA muuntajalla	mm/mm/mm		3000x1850x2150
	• S/S 1x250 kVA muuntajalla	mm/mm/mm		3000x1850x2150
	Kokonaispaino
	■ S/S 1x50 kVA muuntajalla	kg		1000kg.
	■ S/S:lle 1x100 kVA muuntajalla	kg		1000kg.
	■ S/S 1x160 kVA muuntajalla	kg		1000kg.
	■ S/S:lle 1x250 kVA muuntajalla	kg		1000kg.
1.6.1	20 kV kytkinlaitteet
	Valmistaja	-		Chnt / vastaava
	Tyyppi	-		Sisäkäyttöinen RMU



JOS TARVITSET LISÄÄ TIEDOT, OTA YHTEYTTÄ
