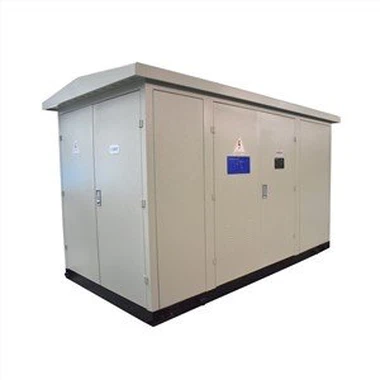

Laatikkotyypin sähköaseman kuvaus

Vaihtovirta metallisuljettu kytkinkaappi on kolmivaiheinen vaihtovirta 50 Hz:n sisällä oleva metallisuljettu kytkinlaite. Käytetään voimalaitoksissa, sähköasemajärjestelmän nimellisjännite 35 kV, nimellisvirta maksimivirta 2000 A maksimijännite enintään 40,5 kV yksiväylä tai yksi väylä jaettu. jakelulaitteiden sarjat.

Tämä kytkinlaite täyttää DL/t404-91-, IEC298-, GB3906- ja muiden standardien vaatimukset, ja sen toiminnot estävät katkaisijan väärän toiminnan, työntävät ja vedät käsikärryä kuormalla, maadoitusjohdon, voimansiirron maadoitusjohdolla ja vahingossa tapahtuva latausväli (viitataan "viideksi varotoimenpiteeksi").

Laatikkotyyppinen sähköasema sopii asuinalueelle, kaupunkien julkiseen muutokseen, vilkkaaseen keskustaan, rakennusvoimaan ja niin edelleen. Käyttäjät voivat valita laatikon tyypin muutoksen eri käyttöolosuhteiden ja kuormitusasteen mukaan. Laatikkoaseman tulon jälkeen se on kehittynyt erittäin nopeasti. Kehittyneissä maissa 70 % jakelumuuntajista on kehitetty, ja Yhdysvaltojen osuus on 90 %. Kiinan kaupunkien modernisoinnin nopeaa kehitystä ja kaupunkien jakeluverkoston uudistamista sovelletaan laajasti.ympäristön kunto.
Laatikkotyyppisiä sähköasemia käytetään kerrostaloissa, ylellisissä huviloissa, neliöpuistoissa, asuinalueilla, pienissä ja keskisuurissa tehtaissa, kaivoksissa, öljykentissä sekä väliaikaisissa rakennussähköissä ja muissa paikoissa sähkön vastaanottamiseen ja jakeluun jakeluverkossa.

Ympäristöolosuhteet:

Korkeus: 1000 m ja alle.
Ympäristön lämpötila: - 25 ~ +40 C.

Tuulen nopeus: enintään 35 m/s.
Suhteellinen kosteus: enintään 90 % (+25 C).
Seisminen vaakakiihtyvyys: enintään {{0}},4 m/s, pystysuuntainen kiihtyvyys: enintään 0,2 m/s.
Käyttöpaikka: Metalleille ja eristeille haitallisia johtavia, pölyisiä, vaarallisia, syövyttäviä, syttyviä ja räjähtäviä materiaaleja ei saa olla.

Eurooppalaisen tyyppinen sähköasema on täydellinen sarja uusia tehomuuntajalaitteita, jotka yrityksemme on kehittänyt kansallisen kaupunkiverkon muuntamisen perusteella, mikä tekee optimaalisen yhdistelmän öljyllä upotetulle tiivistetylle tehomuuntajalle ja korkea- ja pienjännitesähkökomponenteille. Rakenteen optimoinnin avulla kojeisto tulee miniatyroida äärimmäiseen määrään, mikä vähentää huomattavasti yhdistetyn muuntajan käytössä olevaa pinta-alaa sellaisin eduin kuin pieni tilavuus, alhainen melu, luotettava virtalähde, kohtuullinen rakenne, joustava asennettavaksi, helppokäyttöisyys ja kulkukyky. syvälle kuormituskeskukseen mahdollisimman suuressa määrin jne. Se voi koota verkkoautomaatioterminaalin (FTU) korkeajännitteiseen rengasverkkokaappiin, havaita luotettavasti oikosulku- ja yksivaiheinen maadoitusvika, ja sen toiminto on "neljä". remote", mikä helpottaa verkkojakelun automaattista päivitystä. Sitä käytetään laajalti asuinalueilla kaupallisissa keskuksissa asemilla teollisuus- ja kaivosyrityksissä lentokentillä rautateillä kouluissa sairaaloissa, korkeissa rakennuksissa ja paikoissa.

Ominaisuudet:

1) Pienempi asuttu alue
2) Kiinteä ja luotettava
3) Helppo liikuttaa, kaunis ja käytännöllinen
4) Sen kustannukset ovat alhaiset ja asennusaika on lyhyt

Laatikon ala-aseman toimintorakenne

A. Box-ala-aseman toiminta ja ominaisuudet

Kotelotyyppisellä sähköasemalla tarkoitetaan ulkojakelulaitetta, joka asentaa korkea- ja pienjännitekojeistot ja muuntajat yhteen suljettuun laatikkoon. Päätehtävänä on tuottaa tarvittava sähköenergia suur- tai pienjännitekäyttäjille. Sillä on seuraavat ominaisuudet:

1. Pieni jalanjälki. Kotelotyyppisen sähköaseman asentaminen voi säästää yli kaksi kolmasosaa maa-alasta verrattuna samankokoisen sähköaseman rakentamiseen.

2. Joustavat yhdistelmämenetelmät. Kotelotyyppisten sähköasemien rakenne on suhteellisen kompakti, jokainen laatikko muodostaa itsenäisen järjestelmän, mikä tekee yhdistelmämenetelmästä joustavan ja vaihtelevan. Käyttäjä voi vapaasti yhdistää joitain tiloja todellisen tilanteen mukaan vastaamaan eri paikkojen tarpeita.

3. Kaunis ulkonäkö, helppo sovittaa ympäristöön. Laatikon kotelo voidaan valita eri väreillä eri asennuspaikkojen mukaan, jolloin se on helppo sovittaa ympäröivään ympäristöön. Se sopii erityisen hyvin tiheästi asutuille alueille, kuten kaupunkien asuinalueille, asemille, satamiin, lentokentille, puistoihin, viheralueille jne. Sitä voidaan käyttää kiinteänä sähköasemana tai liikkuvana sähköasemana.

4. Alhainen investointi ja lyhyt rakennussykli. Kotelotyyppiset sähköasemat vähentävät investointeja 40–50 % verrattuna saman mittakaavan perinteisiin sähköasemiin, ja rakentamis- ja asennussykliä voidaan lyhentää merkittävästi. Samaan aikaan laatikkotyyppisen sähköaseman päivittäinen huoltotyömäärä on myös suhteellisen pieni.

B. Laatikkotyyppisten ala-asemien tyypit

1. Kokoonpanotyyppi

Asenna koko sarja korkea- ja pienjännitelaitteita ja muuntajia metallikoteloihin ja jätä käyttökäytävät korkea- ja pienjännitejakelulaitteisiin. Tämän tyyppisellä laatikkomuuntajalla on suuri tilavuus ja sitä käytetään harvoin nykyään.

2. Yhdistelmälaitetyyppi

Sen sijaan, että käytettäisiin olemassa olevaa kokonaista laitesarjaa, korkea- ja matalajännitteen ohjaus- ja suojasähkölaitteet pakataan suoraan laatikkoon muodostaen kokonaisuuden. Suunnittelua pidetään huoltovapaana, ei käyttökäytäviä ja pieni laatikko, joka tunnetaan myös eurooppalaistyylisinä laatikkomuuntajina tai tavallisina laatikkomuuntajina.

3. Yksi vartalotyyppi

Yksinkertaista korkeajännitteiset ohjaus- ja suojalaitteet ja laita korkea- ja pienjännitejakelulaitteet sekä muuntajan päärunko muuntajan öljysäiliöön yhdessä muodostamaan kokonainen, pienempi, lähelle öljyupotettua muuntajaa. sama kapasiteetti, joka on 1/3 eurooppalaisesta laatikkotyyppisestä muuntajasta. Tunnetaan myös nimellä amerikkalaistyylinen laatikkomuuntaja tai kompakti laatikkomuuntaja.

C. Box-ala-aseman rakenne

1. Eurooppalaisen laatikkomuuntajan rakenne

(1) Kiinassa käytetään yleisesti eurooppalaisen tyylisiä laatikkotyyppisiä sähköasemia, joissa on kolme osaa, joista kukin koostuu yhdestä huoneesta ja muodostavat "mu"- tai "pin"-rakenteen. Yleisesti käytettyjä malleja ovat ZBW ja XWB. Poikkileikkaus- ja kytkentäkaaviot on esitetty kuvassa GYPD00102003-1. Eurooppalaisen laatikkomuuntajan korkeajännitekammio on rengasverkko-, kaksoisjohto- tai pääteyksikkökuormakytkin, jolla on pieni tilavuus ja yhteensopiva rengasverkkokaapin kanssa. Turvallinen ja luotettava kompakti rakenne, jossa on kattava väärinkäytösten vastainen lukitustoiminto, korkea luotettavuus ja kätevä käyttö ja huolto. Korkeajännitelaitteet käyttävät yleensä kuormakytkimen ja sulakkeen yhdistelmää. Sulake on varustettu iskulaitteella. Kun sulake on palanut, iskuri painaa vapautusmekanismia ja kuormakytkin kolmivaiheinen hyppää auki samanaikaisesti välttääkseen vaihehäviötoiminnan. Samanaikaisesti sähköistä käyttömekanismia käytettäessä voidaan toteuttaa jakeluautomaatiotoiminto. Rengasverkkorakenteen 10kV kaapelilähtö on varustettu maasulkuilmaisimella ja nollasekvenssianturilla. Muuntajat voivat olla öljyupotettuja tai kuivatyyppejä, joissa on D, yn11 johdotus. Epäedullisen lämmönpoiston vuoksi voidaan käyttää luonnollista ilmanvaihtoa tai yläilmanvaihtoa. Pienjännitehuoneessa on mittaus- ja loistehon kompensointi, ja toisiopiiri ja lähtevien johtojen määrä voidaan suunnitella käyttäjän tarpeiden mukaan vastaamaan erilaisia ​​tarpeita. Ulkokuori on valmistettu teräslevystä tai seoslevystä, jossa on kaksikerroksinen yläkansi ja hyvä eristys. Ulkonäkö ja väri voidaan sovittaa yhteen ympäristön kanssa. Korkeajännitekammio, muuntajakammio ja pienjännitekammio on erotettu erillisiksi osastoiksi väliseinillä. Valvontaa ja huoltoa varten jokaiseen osastoon on asennettu valaistuslaitteet ja valaistuskytkintä ohjataan ovesta.

2. Amerikkalaistyylisen laatikkomuuntajan rakenne

(1) Amerikkalaistyylisessä laatikkomuuntajassa on korkeajännitekytkin ja muuntaja samassa öljysäiliössä. Yleisimmät amerikkalaistyyliset laatikkomuuntajat ovat ZB1336, GE ja COOPER. Rakenne ja johdotus on esitetty kuvissa GYPD00102003-2 ja GYPD00102003-3.

Amerikkalaistyylisessä laatikkomuuntajassa on täysin suljettu ja täysin eristetty rakenne, jolla on korkea turvallisuus ja jota voidaan käyttää rengasverkkoihin ja terminaaleihin. Korkeaa jännitettä ohjataan T-tyypin tai V-tyypin kolmivaiheisella vivustolla, joka on neliasentoinen öljyn kuormituskytkin, kuten kuvassa GYPD00202002-04 ja GYPD00202002-05

2) Muuntaja käyttää varasulaketta, joka on kytketty sarjaan pistokesulakkeen kanssa suojaamaan. Varasulake on asennettu kotelon sisään ja se toimii vain, kun laatikkomuuntajassa on sisäinen vaihevika, jota käytetään suojaamaan suurjännitelinjaa. Pistokesulake sulaa, kun toisiopuolella on oikosulku tai ylikuormitus.

Korkeajännitekaapeli on kytketty hyvän eristyskyvyn omaavaan holkkiin, joka on kytketty kulmakaapelin pistokkeeseen jännitteellisen osan tiivistämiseksi. Kulmakaapelin pistoke on täysin suojattu eristetty pistoke, joka voidaan ladata täyteen ja irrottaa, mikä vastaa kuormituskytkintä. Rakenne on esitetty kuvassa GYPD00102003-6, mutta jos se on kytketty oikosulkukohtaan, kulmatulppa ja holkki on vaihdettava.

D. Box-sähköaseman toiminta

1. Kotelotyyppinen sähköasema tulee sijoittaa suhteellisen korkealle, ei matalalle alueelle, jotta sadevesi ei pääse laatikkoon ja vaikuttaa laitteiden toimintaan. Betonialustoja kaadettaessa tulee korkea- ja matalajännitepuolelle jättää rakoja kaapeleiden sisään- ja ulosvedon helpottamiseksi. Perustusta kaivettaessa roskien tai syövyttävän maaperän muodostama maaperä on kaivettava kiinteäksi maaperäksi, täytettävä sitten hyvälaatuisella maaperällä ja tiivistettävä ja täytettävä sitten kolmella kerroksella maata tai soraa vakauden varmistamiseksi. säätiöstä.

2. Kotelotyyppisen sähköaseman maadoitus ja nollaliitäntä jakavat yhteisen maadoitusverkon. Maadoitusverkko käyttää yleensä menetelmää, jossa maadoituspaalut tehdään perustuksen neljään kulmaan ja sitten yhdistetään ne kokonaisuudessaan. Kotelotyyppisen sähköaseman ja maadoitusverkon välillä on oltava kaksi luotettavaa yhteyttä. Käytön jälkeen maadoitusliitäntä on tarkastettava säännöllisesti, jotta se ei ole löystynyt tai syöpynyt. Mittaa säännöllisesti maadoitusresistanssi, joka ei ylitä 4 Ω.

3. Laatikkotyyppinen sähköasema käyttää pääasiassa luonnollista ilmankiertojäähdytystä. Siksi sen ympärille ei saa kasata roskia, etenkään muuntajahuoneen oven ympärille. Säleikön tuuletusaukot on myös poistettava säännöllisesti, jotta varmistetaan, että laite ei ylitä suurinta sallittua lämpötilaa.

Kun pienjännitekatkaisija on lauennut, syy tulee tunnistaa ennen kuin virtaa voidaan siirtää, jotta estetään onnettomuuden laajeneminen.

5. Kotelotyyppisen sähköaseman suurjännitekammio on varustettava sinkkioksidi-ukkossuojalla, ja asennustavan tulee olla kätevä testausta ja vaihtoa varten.

6. Suurjännitehuoneen laitteet, kuten rengasverkkokytkimet, muuntajat, ukkossuojat jne., tulee tarkastaa ja huoltaa säännöllisesti, viat on löydettävä ja korjattava ajoissa sekä eristyksen ehkäisevät testit on suoritettava säännöllisesti. Jos se keskeytetään yli 3 kuukaudeksi ja otetaan uudelleen käyttöön, on suoritettava täydellinen projektin ennaltaehkäisevä testi.

7. Jotta suurjännitesulake voidaan vaihtaa ilman katkaisukykyä, muuntajan virta on katkaistava, mekaaninen lukitus on vapautettava kunnolla käytön aikana ja käytettävä eristettyä käyttötankoa.

8. Kaikki laatikkotyyppisen sähköaseman sisään- ja ulosmenokaapelin reiät tulee tiivistää, jotta pienet eläimet eivät pääse sisään ja aiheuta onnettomuuksia.

9. Sähkölaitteiden on oltava varoituskyltti "korkeajännitevaarasta" ja tyyppikilven numero
