PLC-ohjauskaapin (pienjännitteisen jakelukaapin) lähestymiskytkin

PLC-ohjauskaapin (pienjännitteisen jakelukaapin) lähestymiskytkin

PLC-ohjauskaapin (pienjännitteinen jakelukaappi) lähestymiskytkin koostuu induktiopäästä, oskillaattorista, vahvistimesta ja kotelosta. Kun liikkuva komponentti lähestyy lähestymiskytkimen tunnistuspäätä, lähetetään sähköinen signaali. Niiden toimintaperiaatteiden mukaan on olemassa induktiivinen, kapasitiivinen, Hall-tyyppinen, ultraäänityyppi, infrapunavalosähköinen tyyppi, ei-magneettinen metalliinduktio älykäs tyyppi jne.

1. Induktiivinen läheisyyskytkin

Induktiiviset lähestymiskytkimet sisältävät korkeataajuisen värähtelytyypin, lineaarisen siirtymän tyypin, induktiivisen analogisen lähtötyypin, luontaisen turvatyypin, magneettisen induktion tyypin ja muut tyypit.

PLC-ohjauskaapin (pienjännitteisen jakelukaapin) analogisen lähdön induktiivinen lähestymiskytkin, joka tunnetaan myös nimellä lineaarinen siirtymäanturi, toimii samalla periaatteella kuin tavalliset induktiiviset lähestymiskytkimet, mutta sillä ei ole kiinteää kytkentäpistettä. Sen sijaan, kun metallintunnistusobjekti lähestyy tunnistuspintaa, se tuottaa lineaarisen lähtösignaalin, jonka virta tai jännite on verrannollinen kohdeobjektin etäisyyteen (kohdeobjektin materiaaliin liittyen). Lineaarisen käsittelyn jälkeen se vahvistetaan sisäisellä signaalivahvistimella ja ulostulolla. Lähtösignaali on 4-20mA/0-10mA tai 0-10V/2-10V, ja siinä on myös oikosulku-, ylikuormitussuojaus jne., jotka sopivat yksinkertaisiin mittaus- ja valvontatehtävät. Tyypillisiä käyttökohteita ovat paksuuden mittaus, raon tai etäisyyden mittaus, pyörän epäkeskisyyden ja leveyden mittaus, paikannusohjaus, absoluuttisen sijainnin tai kulmapoikkeaman säätö jne. Rullauksen tai asetteluprosessin aikana telan paksuus voidaan mitata ja muuntaa vastaavaksi. virta- tai jännitesignaali.

Luonnostaan ​​turvalliset lähestymiskytkimet, jotka tunnetaan myös nimellä NAMUR-kytkimet tai turvakytkimet, koostuvat sähköoskillaattorista ja demodulaattorista. Ne voivat muuntaa metallinilmaisinobjektien ja -anturien siirtymisen virtasignaalien muutoksiksi, ja ne asennetaan räjähdysalttiisiin ympäristöihin. Niitä käytetään yleensä yhdessä vastaavien kytkinvahvistimien kanssa.

PLC-ohjauskaapin (pienjännitteisen jakelukaapin) kestomagneettien läheisyyskytkin, joka tunnetaan myös nimellä kielijousianturi tai magneettikytkin, käyttää kestomagneetin imua kielekkeen jousikytkimen ja lähtösignaalien ohjaamiseen. Soveltuu pneumaattisten, hydraulisten, sylinteri- ja mäntäpumppujen asennonmittauksiin ja rajakytkimiin. Kun magneettinen kohde lähestyy, kielijousi sulkeutuu ja vahvistaa lähtökytkinsignaalia, joka voidaan asentaa metalliin, asentaa tiukasti ja havaita metallin läpi. Havaintoetäisyys vaihtelee ilmaisinkappaleen magneettikentän voimakkuuden mukaan.

PLC-ohjauskaapin induktiivinen lähestymiskytkin (pienjännitteinen jakelukaappi) koostuu pääasiassa kolmesta osasta: suurtaajuusoskillaattorista, integroidusta piiri- tai transistorivahvistimesta ja lähtölaitteesta. Perinteisen induktiivisen lähestymiskytkimen induktiopää on yleensä ferriittisellä magneettiytimellä varustettu induktiivinen käämi, jota voidaan käyttää vain metalliesineiden havaitsemiseen. Toimintaperiaate on, että oskillaattorin käämi muodostaa vaihtuvan magneettikentän anturipään pinnalle. Kun metallinilmaisinkappale lähestyy anturipäätä, metalliesineen sisällä syntyvät pyörrevirrat absorboivat oskillaattorin energiaa, jolloin se lakkaa värähtelemästä. Tästä syystä syntyy kahden tyyppisiä signaaleja, oskillaatio- ja pysäytyssignaaleja, jotka muokkausvahvistin muuntaa binäärikytkinsignaaleiksi, jolloin niillä on "päällä" ja "pois päältä" ohjausrooli. Tourchin uuden sukupolven induktiivisen lähestymiskytkimen ydin on joustavan monikelajärjestelmän käyttäminen perinteisen sähkömagneettisen kelan sijaan, mikä parantaa huomattavasti tunnistusetäisyyttä ja suorituskykyä. Verrattuna perinteiseen rautasydämiseen sähkömagneettiseen kelaan, se on 250 prosenttia suurempi ja nimellinen työskentelyetäisyys on 4-50mm. Siinä on useita kuorimuotoja, useita asennusmenetelmiä ja IP68-suojaustaso, mikä välttää asennusmenetelmien, kuten osittain hautautuneen tai upotetun asennuksen, vaikutuksen. Sillä on erittäin korkea magneettikentän häiriön vastainen suorituskyky ja erinomaiset ominaisuudet, ja se voi toimia luotettavasti erityisen ankarissa teollisuusympäristöissä.

TUOTTEEN LINKKI

http://www.switchgear-china.com/switchgear/low-voltage-switchgear/ac-low-voltage-distribution-cabinet.html

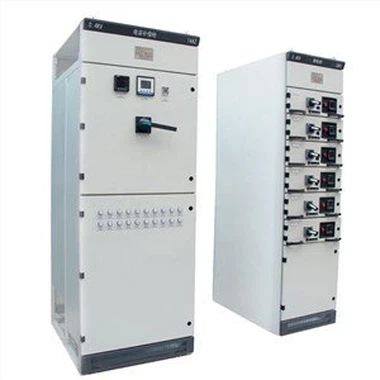

TUOTEKUVA
