Kuiva{0}}tyyppisten muuntajien luokitus

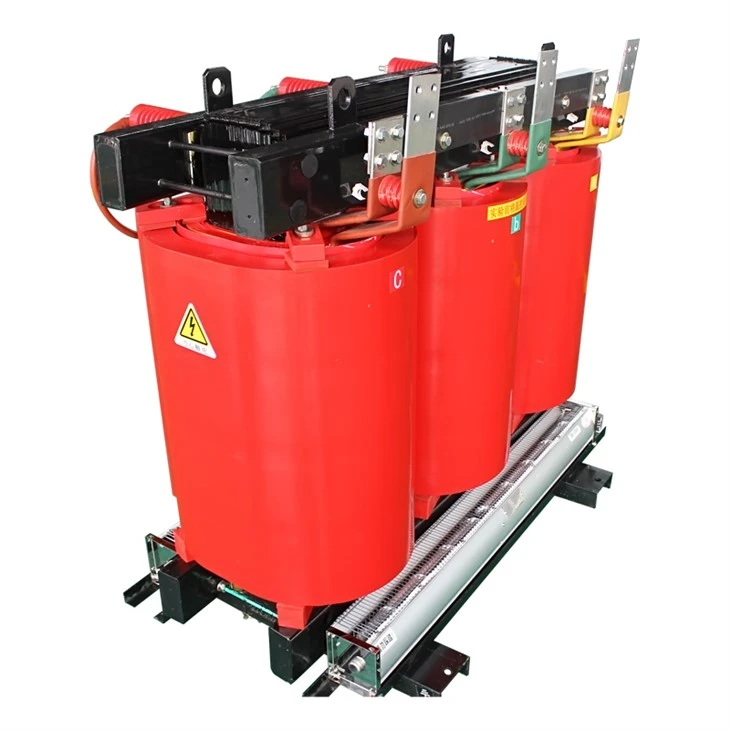

Rakenteelliset ominaisuudet: Valettu{0}}foliokela: Koko kuparifolio-osa ja F--luokan kääntöeristys kääritään matalajännitekäämitykseen erityisellä matalajännitteisellä-foliokäämikoneella. Kalvokela ratkaisee sellaiset ymmärrysongelmat kuin suuret oikosulkujännitteet, epätasainen ampeerikierros, huono lämmönpoisto, olemassa oleva käämitysspiraalikulma sekä epävakaa manuaalisen hitsauksen laatu alhaisen jännitteen ja suurten käämien käämitystuotteista johtuen. Samaan aikaan yrityksemme käämityspää on käsitelty hartsilla, jähmetyksellä muodon saamiseksi, kosteus-kestäväksi ja likaantumisenesto-. Lyijykuparilevy hitsataan automaattisesti argonkaarihitsauksella.

Lähetä kysely

Kuvaus

Kuiva{0}}tyyppisten muuntajien luokittelu

Kuivatyyppiset muuntajat luottavat ilmakonvektioon jäähdytyksessä, ja niitä käytetään yleensä muuntajiin, kuten paikalliseen valaistukseen, elektronisiin piireihin ja mekaanisiin laitteisiin. Kuiva{1}}tyyppisten muuntajien luokitus on seuraava:

1. Vaiheluvun suhteen se voidaan jakaa yksivaiheisiin-kuivamuuntajiin ja kolmi-vaiheisiin kuivatyyppisiin muuntajiin

SG-sarjan kolmi-vaiheinen kuiva--tyyppinen eristysmuuntaja on uuden sukupolven energiaa-säästävä--tyyppinen muuntaja, jonka Sartons on kehittänyt ja valmistanut viittaamalla vastaaviin kansainvälisiin tuotteisiin ja yhdistämällä sovelluksia. Se on 300 VA:n ja 1000 KVA:n välillä ja täyttää IEC439, GB5226 ja muut standardit. Käämitys käyttää koko linjan käämitysmenetelmää; Muuntaja alistetaan tyhjiökyllästykseen F- tai H-eristystason saavuttamiseksi, ja tuotteen suorituskyky saavuttaa johtavan tason.

SG-sarjan kolmivaiheinen kuiva--tyyppinen eristysmuuntaja soveltuu yleensä piireihin, joiden vaihtovirta on 50 Hz–60 Hz ja jännite alle 660 V, ja sitä käytetään yleensä tärkeiden tuontilaitteiden, tarkkuustyöstökoneiden, mekaanisten ja elektronisten laitteiden, tasasuuntauslaitteiden ja valaistuksen yhteydessä. Eri tulo- ja lähtöjännitteet, liitäntäryhmät, säätöhanojen lukumäärä ja asento (yleensä ± 5 %), käämikapasiteetin jakautuminen, toissijaisten yksivaiheisten käämien konfigurointi, tasasuuntauspiirien käyttö ja se, tarvitaanko tuotteelle kuorta, voidaan suunnitella ja valmistaa huolellisesti käyttäjän vaatimusten mukaan. Suojauksen lisääminen eliminoi entisestään korkeataajuiset pulssihäiriöt (pulssi ja{10}}korkeataajuinen kohina), jotka muuntaja yhdistää sisäisesti, mikä voi tehokkaasti estää sen. Muuntajan on kuitenkin oltava asianmukaisesti maadoitettu ja tiukasti maadoitettu, muuten vastustus yhteismuotoisille häiriöille on tehoton.

2. Suorituskyvyn suhteen se voidaan jakaa automaattimuuntajaan ja eristysmuuntajaan.

1) Autotransformer on yksikelainen muuntaja. 1, toisiopuoli on kiedottu yhteisellä käämityksellä ja sen muunnossuhde on kiinteä. Verrattuna saman kapasiteetin yleismuuntajiin sen etuna on yksinkertainen rakenne, alhainen materiaalinkulutus ja pieni tilavuus, erityisesti tilanteissa, joissa muunnossuhde on lähellä yhtä, mikä on erityisen taloudellista. Siksi sitä käytetään laajalti-suurtehoisissa siirtomuuntajissa, joilla on samanlaiset jännitteet, ja lisäksi sitä käytetään laajalti yli 10 kW:n asynkronisten moottoreiden asteittain{6}}alennettujen käynnistyslaatikoiden yhteydessä.

2) Erotusmuuntaja tarkoittaa muuntajaa, jossa on sähköinen eristys tulokäämin ja lähtökäämin välillä. Eristysmuuntajan eristäminen, jotta vältetään vahingossa koskeminen varautuneeseen runkomuuntajaan samanaikaisesti, on eristää alkuperäisen ja toisiopuolen käämien virta niin, että ensiöpuolen ja toisiopuolen sähköinen eristys on täydellinen, ja myös eristää piiri. Lisäksi käyttämällä sen rautaytimen suurtaajuushäviötä voidaan estää korkean taajuuden välkettä pääsemästä ohjauspiiriin. SG-sarjan kolmi-vaiheinen kuiva-tyyppinen eristysmuuntaja on uuden sukupolven energiaa säästävä-kuiva-tyyppinen muuntaja, jonka yrityksemme on kehittänyt ja valmistanut viittaamalla vastaaviin kansainvälisiin tuotteisiin ja yhdistämällä sovelluksia.

3. Ulkonäön perusteella se voidaan jakaa kuiva--tyyppisiin rungollisiin muuntajiin ja paljaskoneisiin kuiva{2}}-tyyppisiin muuntajiin.

4. Jäähdytysmenetelmän mukaan se voidaan jakaa ilmajäähdytykseen, itsejäähdytykseen ja öljyjäähdytykseen.

5. Materiaalin suhteen se voidaan jakaa kuparilankaan, alumiinilangaan ja kuparipäällysteiseen alumiiniin.

6. Rakenteellisesti kuiva-tyyppiset muuntajat voidaan jakaa avoimeen tyyppiin, suljettuun tyyppiin ja valutyyppiin.

(1) Avoinna. Avoin tyyppi on yleisesti käytetty tyyppi, jonka runko on suorassa kosketuksessa ilman kanssa, soveltuu suhteellisen kuiviin ja puhtaisiin sisätiloihin (kun ympäristön lämpötila on 20 celsiusastetta, suhteellinen kosteus ei ylitä 80 [%)]

(2) Suljettu. Laite sijaitsee suljetun kotelon sisällä, eikä se ole suorassa kosketuksessa ulkoilman kanssa, joten se soveltuu käytettäväksi ankarissa ympäristöissä. Huonojen tiivistys- ja lämmönpoistoolosuhteiden vuoksi sitä käytetään pääasiassa kaivoksissa ja muissa paikoissa. Suljettu tyyppi voidaan myös täyttää 0,2-0,3 MPa rikkiheksafluoridikaasulla ja saattaa pakotettuun kiertoon. Siksi muuntajan eristys- ja lämmönpoistokyky on sama kuin öljyupotetun tyypin, ja se sopii käyttäjille, joilla on korkea jännite.

(3) Kaatotyyppi. Valettu epoksihartsi tai muu hartsi pääeristeenä, yksinkertainen rakenne ja pieni tilavuus, sopii käyttäjille, joilla on pienempi kapasiteetti

Tämä tuote on yleensä räätälöity.
Olemme valmistaja ja meillä on ammattitaitoinen tekninen osasto, joka voi suunnitella ja tarjota ratkaisuja asiakkaiden tarpeiden mukaan.
Ole hyvä ja ota yhteyttä myyntiimme saadaksesi suunnittelupiirustukset

Tässä on asiakasesimerkkejä tiedoksi
