Täysi suojaus Tehonjakorenkaan pääyksikkö

täysi suoja Virranjakorengaspääyksikkö



HXGN-12 AC metallikoteloitu rengaspääyksikkökytkinlaite on uusi tuote. Tuotteen tekniset indikaattorit saavuttavat standardin IEC62271-200 ja GB3906. Tuotteelle on ominaista pieni tilavuus, keveys, käytön joustavuus, huoltomukavuus ja laadun vakaus ja luotettavuus, ja siinä on täydelliset lukitussuojatoiminnot ja IP3X-suojausluokka, joten se on ihanteellinen tuote verkkojännitteen jälleenrakentamiseen. Tuote soveltuu pääasiassa 50 Hz:n kolmivaiheiseen vaihtovirtaverkkoon energian vastaanottamiseen ja jakeluun.

Soveltuu pääasiassa kaupunkien sähköverkkojen rakentamiseen ja saneerausprojekteihin. teollisuus- ja kaivosyritykset.korkeat rakennukset ja kunnalliset tilat .Sähkönjakoon .sähkölaitteiden ohjaus ja suojaus silmukkateholähteenä tai päätelaitteena. Se voidaan asentaa myös esilatausasemaan



Sovellusalue

Rengaspääyksikkö, joka soveltuu 10 kV, 50 Hz:n sähkönjakelujärjestelmään, jota käytetään laajalti kaupunkien sähköverkkojen rakentamisessa ja saneerausprojekteissa, teollisuus- ja kaivosyrityksissä, korkeissa rakennuksissa ja julkisissa tiloissa, rengasvirtalähteenä ja päätelaitteena. tehonjakelun, ohjauksen ja sähkölaitteiden suojauksen toiminta . Voidaan myös asentaa laatikkoon sähköasemaan.

Tämä rengaspääyksikkö on standardin IEC420 mukainen<>, GB3906-91<<3 ~ 35kV AC metal enclosed switchgear >> .



Säännölliset työolosuhteet

Ympäristön lämpötila: -15 astetta ~ plus 40 astetta

Korkeus: ei yli 2500 m

Suhteellinen kosteus: Päivittäinen keskiarvo enintään 95 prosenttia, Kuukauden keskiarvo enintään 90 prosenttia, Keskimääräinen vesihöyryn paine ei ylitä 2,2 kPa. Kuukauden keskimääräinen vesihöyryn paine ei ylitä 1,8 kPa

Seisminen intensiteetti: Enintään 8 astetta



Asennusympäristössä ei saa olla ilmeistä likaa, ei räjähtäviä tai syövyttäviä kaasuja tai pölyä. Asennuspaikalla ei saa olla voimakasta iskua.

Huomautuksia: jos ne eivät täytä yllä olevia GB3906:n ehtoja, käyttäjän tulee neuvotella valmistajan kanssa.

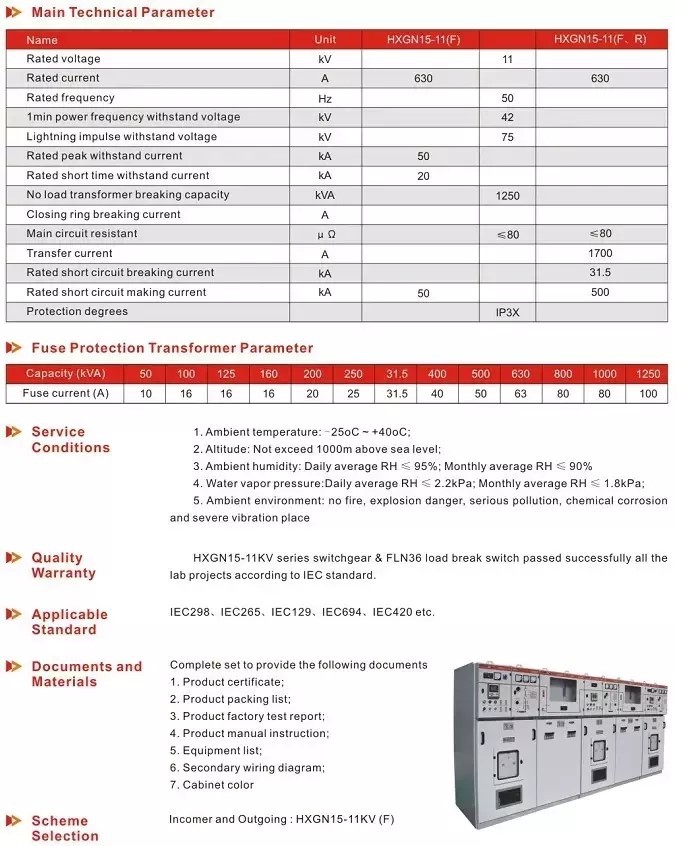

Tuote	Yksikkö	Data
Nimellisjännite	KV	12
Nimellisvirta	A	630,1250,1600,2000,2500,3150,4000
Nimellinen oikosulkuvirta	KA	20,25,31.5,40,50,63
Nimellishuippukestävyysvirta	KA	50,63,80,100,125,160
Lyhytaikainen kestävyysvirta (4s)	KA	20,25,31.5,40,50,63
Eristys: Tehotaajuus/salama	KV	42/75
Suojausluokka		IP4X

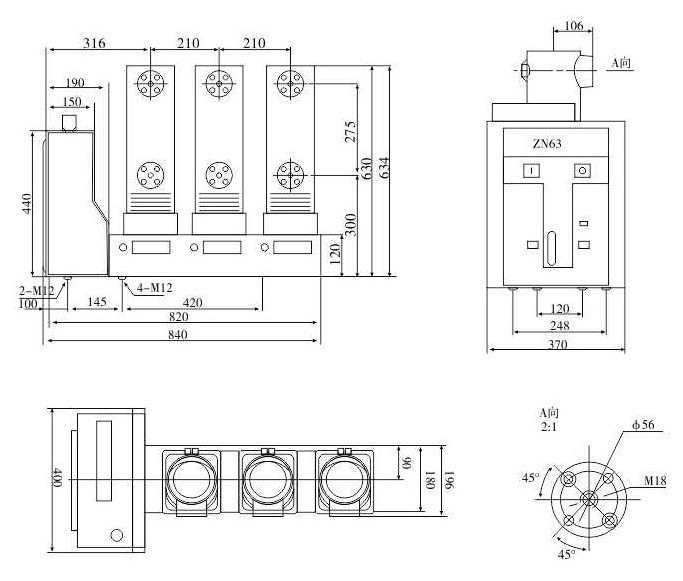

Valinnaiset katkaisijat		ZN63A(VS1), VD4, VBP, EV12 jne.
Toimintamekanismi		Keväällä mekanismi; Kestomagneettinen toimilaite
Toimiva virtalähde	V	DC: 110 220; AC: 110 220
Kokonaismitta (leveys * syvyys * korkeus)	mm	800(650,1000)x1500(1700)x2300
Paino	KG	800



Rengasverkkokaapin yleisiä vikatyyppejä ovat: kaapelin limitysvika, tukieristeen ja virtakiskopaalujen purkaus, kaasukammiovika jne.

1. PT- ja CT-virheet. Jakeluautomaatioliitännällä varustettu rengasverkkokaappi on usein varustettu PT:llä ja CT:llä antamaan tietoja, kuten kytkinten käyttövirtalähde ja jakeluautomaatioon tarvittava kuormavirta.

2. Salamansuojavika: Jotkut rengasverkkokaapin salamansuojat ovat rikkoutuneet tai räjähtäneet aiheuttaen oikosulun kaapelihuoneen vaiheiden välillä tai purkauksen kaapelin päästä kuoreen.

3. Kaapelin limitysvika:

(1) Tällä hetkellä kaapelin kiinnitysmenetelmä on holkkityyppinen, jolla ei voida saavuttaa merkittävää kiinnitystä. Käytön aikana oman painonsa, sähkövoiman, ulkoisten voimien jne. aiheuttama jännitys siirtyy kustakin vaiheesta holkkiin, jossa kaapeli on limittäin. Vakavissa tapauksissa se voi aiheuttaa vaurioita ja ilmavuotoja holkissa, mikä johtaa vioihin.

(2) Jännityksenpoisto: Ennen kaapelin kiinnittämistä on usein tarpeen käyttää ulkoista voimaa kaapelin kiertämiseksi. Asennuksen jälkeen vääntömomentin synnyttämä sisäinen jännitys vapautuu vähitellen ja syntyvä vääntömomentti vaikuttaa kaapelin holkkiin.

(3) Kuormamutaatio: Kuormamutaatiosta, ylijännitteestä jne. johtuen kaapelin pään lämpötila nousee ja eristysholkki halkeaa.

4. Purkausvika kaapelin kannatineristimessä ja virtakiskopaalussa. Kaapelitilan tukieriste tai virtakiskopaalun pää saattaa purkaa pintaa tai jopa hajota pölylle, kosteudelle ja muille ympäristöille altistumisen vuoksi.

5. Toisiopiirin vika: Järjestelmässä tapahtuneen oikosulkuvian jälkeen kojeisto ei lauennut normaalisti, mikä johti pitkittyneeseen oikosulkuvirtaan. Virtamuuntajan toisiopuolen suuri virta aiheutti käämin eristyksen palamisen.

6. Suojavika: Suojauksen ohjausvirtalähde on kytketty jännitemuuntajan toisioliittimestä. Kun oikosulkuvika tapahtuu, CT:n toisiohäiriövirta hälyttää. Oikosulkuvika aiheuttaa kuitenkin järjestelmän jännitteen merkittävän laskun, mikä tekee kuormakytkimen laukaisun mahdottomaksi. Oikosulkuvirta jatkuu, kunnes ylivoimainen suoja laukeaa ja katkaisee virransyötön.

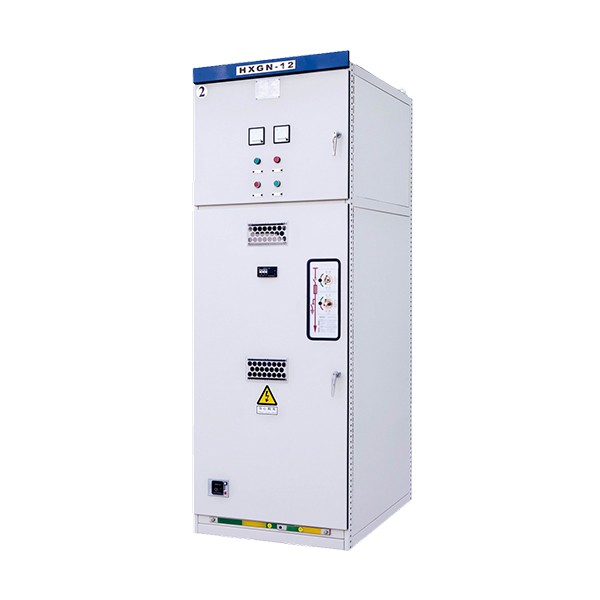

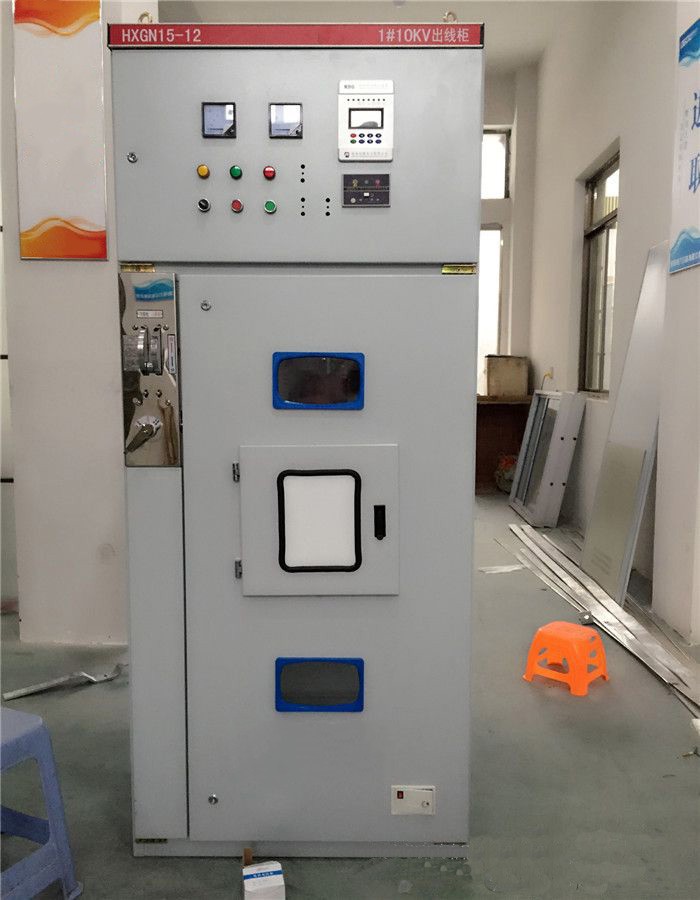

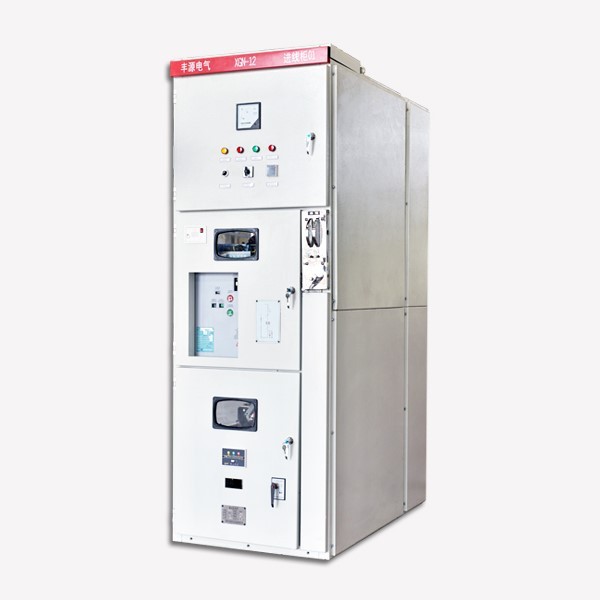

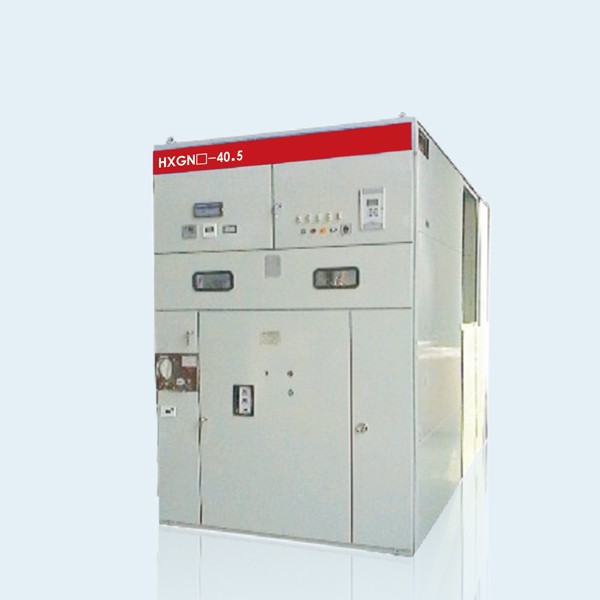

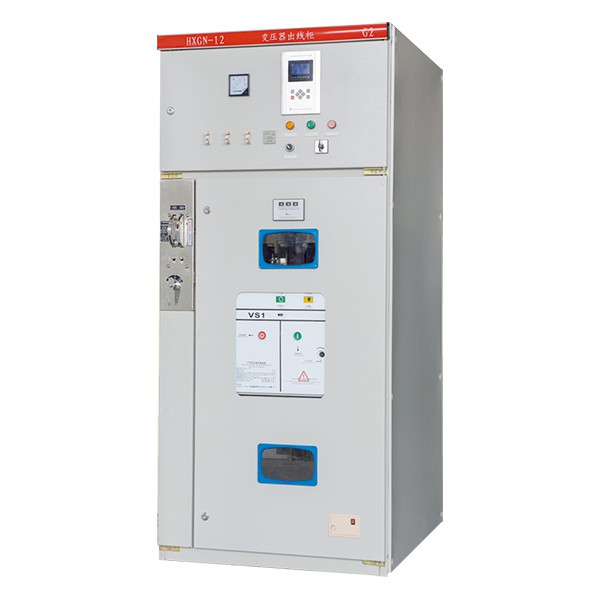

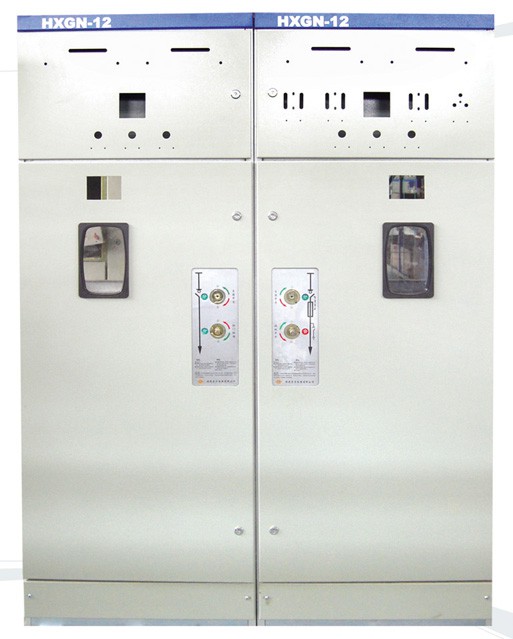

TUOTEKUVA

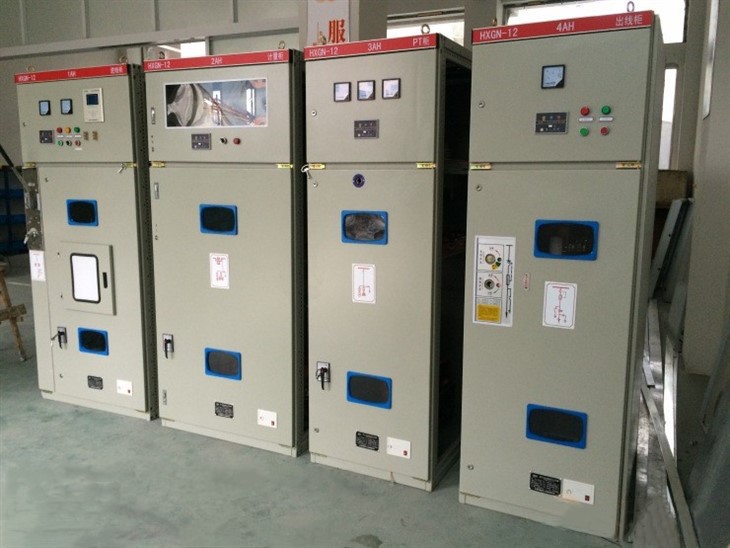

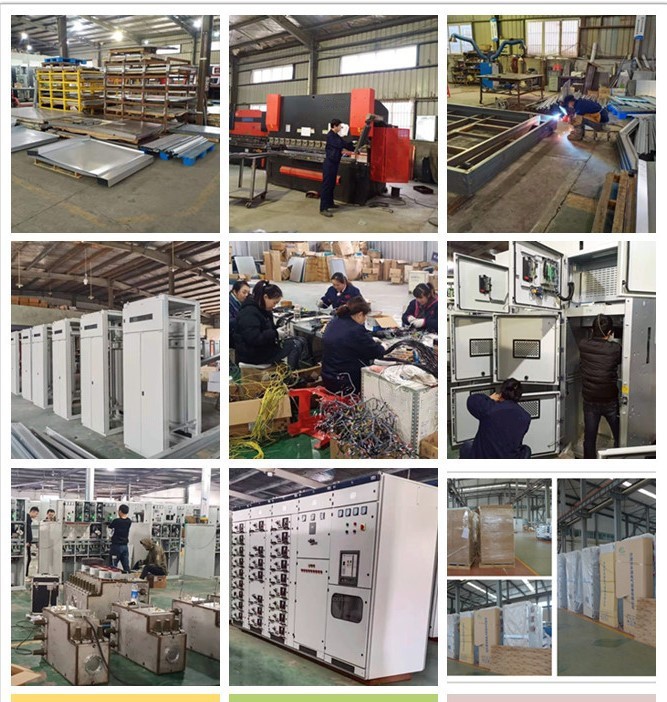

TEHDASTYÖPAJA

UKK

Q5: Onko OEM/ODM saatavilla?

V: Kyllä, on! Tuotteemme voidaan räätälöidä. Meillä on suunnittelu- ja insinööritiimejä, voimme räätälöidä tuotteita asiakkaiden piirustuksen tai vaatimusten mukaan.



Q6: Oletko valmistaja tai kauppayhtiö?
V: Olemme tehdas, 100-prosenttisesti ammattimaisena valmistajana, jolla on 20 vuoden valmistajan kokemus, voimme valmistaa tuotteita asiakkaiden vaatimusten mukaisesti ja voimme myös valvoa tuotteiden laatua 100-prosenttisesti.



Q7: Voidaanko hinnasta neuvotella?

V: Kyllä, hinta on neuvoteltavissa. Sitä voidaan muuttaa määrän tai paketin mukaan



Q8: Entä tarkastus?

V: Meillä on koko tarkastusjärjestelmä raaka-aineista lopputuotteisiin, mukaan lukien lämpötilan nousutesti, suolaruiskutustestijohtimen tyyppitesti, mekaaninen käyttöikätesti.



Q9: Mitkä ovat maksuehdot?

V: TT, Paypal, Western Union, Alibaba-kaupan vakuutus ja L / C ovat hyväksyttäviä. 30 prosenttia T / T etukäteen, 70 prosenttia saldo ennen lähetystä.



Q10: Mitä palvelua yritys tarjoaa?

V: Meillä on ammattitaitoinen insinööritiimi, joka voi suunnitella ja kehittää muotin erilaisten asiakkaiden vaatimusten saavuttamiseksi.

Meillä on myös myyntitiimi, joka tarjoaa hyvää palvelua ennakkomyynnistä jälkimyyntiin.



Tämä tuote on yleensä räätälöity.
Olemme valmistaja ja meillä on ammattitaitoinen tekninen osasto, joka voi suunnitella ja tarjota ratkaisuja asiakkaiden tarpeiden mukaan.
Ole hyvä ja ota yhteyttä myyntiimme saadaksesi suunnittelupiirustukset



Tässä on asiakasesimerkkejä tiedoksi

Uzbekistanin asiakas

Tekniset tiedot
1.1 710-512-01-MVS1-pääasema
Tuleva kytkinlaite A01 B01 2
Ei komponentteja Specification Unit Qty Maker
1 VCB
HVX12-50-31-F 275 mm
Korkeus Alle tai yhtä suuri kuin 2000 m
Avausjännite DC220V
Sulkujännite DC220V
Energian varastointijännite DC220V
Sarja 1 Kiina
2 VT JDZ-10 10KV/√3/0.1KV/√3 sarja 3 Kiina
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Sarja 3 Kiina
4 Korkeajännitesulake XRNP1-12 0.5A PC 3 Kiina
5 Salamansammutin HY5WZ-17/50 Set 3 Kiina
6 Älykäs ohjauspaneeli WY-9008Pc 1 China
7 Oikosulku- ja maavikailmaisin EKL-4-1 Pc 1 Kiina
8 Monitoiminen sähköinstrumentti PD666-3S3 380V 5A Pc 1 China
9 Ensisijainen harmoninen eliminaattori LXQ-12KV Pc 1 Fengyuan
10 ladattu näyttö DXN-12Q Pc 1 China
11 Lämpötila- ja kosteussäädin WY-CS-III PC 1 Kiina
12 Liitoskappale JY-2 Pc 3 Kiina
13 Kytkentärasia PJ1 Pc 1 Kiina
14 Annostelukannatin Universal tyyppi Pc 1 Kiina
15 merkkilamppu ND16-22D/4 AC380V punainen PC 1 CHNT
16 merkkilamppu ND16-22D/4 AC380V vihreä PC 1 CHNT
17 merkkilamppu ND16-22D/4 AC380V valkoinen PC 1 CHNT
18 AC miniatyyri katkaisija NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 AC miniatyyri katkaisija NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 DC miniatyyri katkaisija NB1Z-63 2P C6 Pc 1 Fengyuan
21 AC miniatyyri katkaisija NB1-63/3P B2A 6kA(R) PC 1 Kiina
22 Yleistestipääte RURTK/S Pc 30 Kiina
23 Yleisliitin RUK 5B Pc 18 Kiina
24 Kaappi pieni bussi Ø 6 kuparitanko m 11 Fengyuan
